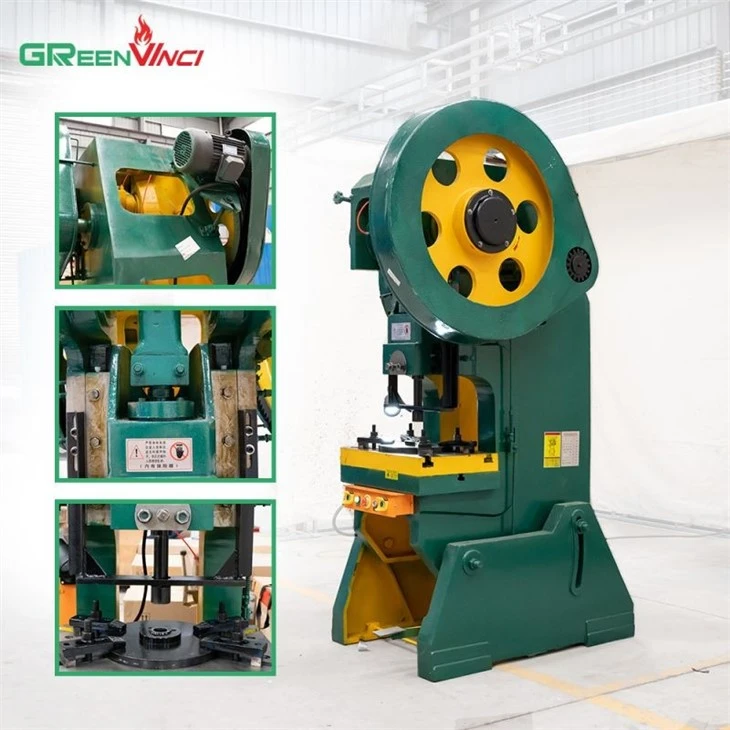

40 tonnu caurumošanas spiediena mašīna
Produktu apraksts
40-tonnu štancēšanas spiediena iekārta ir spiediena apstrādes ierīce, kas izmanto elektromotoru, lai darbinātu spararatu, un kloķa-slīdņa mehānismu, lai rotācijas kustību pārvērstu lineārā abpusējā kustībā. Slīdņa un darba galda apakšā ir uzstādīti presformas, ko izmanto štancēšanai, nospiešanai un lokšņu metāla formēšanai.
Produkta parametrs
|
Specifikācija |
JD21-40 JD23-40 |
|
Nominālā jauda |
400 |
|
Nominālā spiediena gājiens |
4 |
|
Slaida gājiens |
100 |
|
Sitieni minūtē |
45 |
| Maksimālais stangas iestatītais augstums | 260 |
| Die set augstuma regulēšana | 65 |
| Bīdiet centru uz rāmi | 250 |
| Slaida apakšējais izmērs (FBxLR) | 260x300 |
| Roktura cauruma izmērs (dia./dziļums) | φ50/70 |
| Galda zide (FBXLR) | 480x760 |
| Galda biezums | 70 |
| Galda virsmas augstums virs grīdas | 870 |
| Motora jauda | 5.5 |
| Kontūras dimensija (LRXFBXH) | 1400x1690x2700 |
| Neto svars |
4100 |
Efektivitāte un drošība
Mūsu 40-tonnu štancēšanas spiediena iekārta nodrošina precizitāti un drošību darbības laikā, pateicoties liela ātruma kustībai un precīzai štancēšanas slīdņa apturēšanai. Ar savu augsto jutību šī iekārta ievērojami uzlabo darba efektivitāti un produktivitāti, un tai ir iespējas sasniegt pilnīgu automatizāciju.
Galvenā iezīme
1. Robusts un izturīgs 40 tonnu štancēšanas mehānisms nodrošina efektīvu un precīzu darbību.
2. Plaši piemērojams dažādiem aparatūras ražošanas procesiem.
3. Lielā-ātruma kustība un precīza apstāšanās uzlabo drošību un precizitāti.
4. Augsta jutība uzlabo darba efektivitāti un produktivitāti.
5. Pilnas automatizācijas potenciāls; var konfigurēt ar automātisko padevi un robotizētām rokām automatizētai darbībai.
6. Izmanto dubultsajūga-struktūru, lai efektīvi pārvarētu atsitienus štancēšanas laikā.
7. Fiksēts vai noliecams mašīnas korpuss ērtai štancēšanai un izkraušanai.
Galveno komponentu uzbūve un regulēšana
40 tonnu caurumošanas spiediena mašīnas galvenās sastāvdaļas ietver: mašīnas korpusu, transmisiju, sajūgu, savienojošo stieni, slīdbloku, bremžu un vadības mehānismu utt.
1. Rāmis
Rāmis un darba galds ir integrēti atvērti dubult{0}}kolonnas C-formas lējumi. Fizelāža ir piestiprināta pie 40 tonnu caurumošanas spiediena mašīnas kreisās un labās kājas ar skrūvēm, un divi kreisais un labais rāmis ir apvienoti ar divām dubultā -galvas skrūvēm. Abi rāmji ir izgatavoti ar apļveida loka rievu caur slīpuma regulēšanas mehānismu, kas var likt rāmi noliekt atpakaļ par 15 grādiem.
Slīdnis virzās turp un atpakaļ fizelāžas virzošajā sliedē, un augšējais vads regulē atstarpi starp vadotnes sliedi un slīdni. Pēc tam pievelciet aizmugurējo vāciņu. Kloķvārpstas gultnis ir atvērta vara flīze, un apakšējā flīze ir uzstādīta uz fizelāžas ar apļveida tapas novietojumu. Kad atstarpe starp kloķvārpstu un gultņa buksi palielinās, to var noregulēt, regulējot augšējās un apakšējās flīzes blīvi vai koriģējot atsevišķu virsmas izmēru, lai saglabātu precizitāti.
2. Piedziņas sistēma
Pārvades sistēma ir sekundāra transmisija. Pirmais posms ir trīsstūrveida siksnas piedziņa, bet otrais posms ir pārnesumu transmisija. Lielais zobrats virza kloķvārpstas rotāciju caur sajūga mehānismu un ar kloķvārpstas ekscentriķa palīdzību realizē slīdes turp un atpakaļ kustību. Motors ir piestiprināts pie motora sēdekļa plāksnes. Trīsstūra jostas blīvumu var regulēt, pagriežot atbalsta uzgriezni uz motora sēdekļa plāksnes kustīgās savienojuma skrūves.
Pieteikums
To plaši izmanto metāla mazo sadzīves tehnikas, piemēram, rīsu katlu, spiediena katlu, ss pannas, aparatūras ražošanā.
Vai meklējat veselu ražošanas līniju nelielai sadzīves tehnikai? Laipni lūdzam sazināties ar mums par pabeigtu risinājumu projektu no A līdz Z!
